GW532A冷水機電腦闆控制器供應商
GW532A冷水機控制闆現貨供應
GW532A冷水機電路闆最新報價
全國供貨商--深圳瀚信德制冷
價格700元，不含稅，含運費。
交貨期：3個工作日内


GW532A冷水機電腦闆控制器特點：
ａ,精密集成電路闆，精準系統控制。
ｂ,液晶顯示，故障顯示，報警提示，方便維修。
ｃ,設計好參數，電腦闆自動完成工作操作。
ｄ,缺水，缺油自動報警提示。
ｅ,操作簡單，安裝方便。
 f，闆載相序檢測功能，不需外接相序保護器

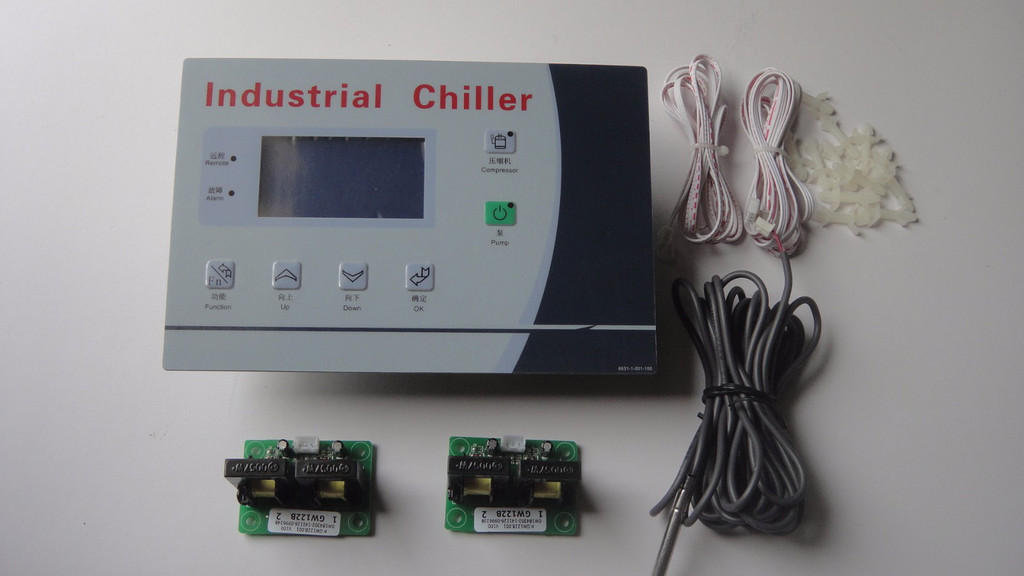

GW532A冷水機控制器，冷水機專用液晶顯示控制器一套（包括：安裝鐵闆，控制主闆，（電流互感器2個/選配件）面貼，數據線，感溫線，産品說明書）



操作說明

故障表

故障名稱	檢測條件	故障處理	解決方法
1#壓縮機高壓	1#壓縮機運行檢測	停1#壓縮機	檢查輸入是否和開關量設置一緻
1#壓縮機低壓
1#壓縮機過載
1#壓縮機電流過高			檢查壓縮機額定電流設置是否合理
1#壓縮機電流過低			檢查壓縮機電流接線是否正确，接口是否牢固
2#壓縮機高壓	2#壓縮機運行檢測	停2#壓縮機	檢查輸入是否和開關量設置一緻
2#壓縮機低壓
2#壓縮機過載
2#壓縮機電流過高			檢查壓縮機額定電流設置是否合理
2#壓縮機電流過低			檢查壓縮機電流接線是否正确，接口是否牢固
溫度過低	運行檢測	停壓機、延時停冷卻泵	出水溫度低于設定的低溫保護溫度
超溫預警		隻報警	出水溫度高于超溫預警溫度
超溫停機		停壓機、延時停冷卻泵	出水溫度高于設定的高溫保護溫度
防凍故障	上電檢測	停壓機、延時停冷卻泵	檢查防凍輸入是否和開關量設置一緻
溫度探頭斷路			檢查溫度探頭是否接觸良好
溫度探頭短路
冷卻過載	冷卻泵啓動後檢測	停壓機和冷卻泵	檢查冷卻過載輸入是否和開關量設置一緻
冷卻電路過高			檢查冷卻泵額定電流設置是否合理
冷卻電流過低			檢查冷卻泵電流接線是否正确，接口是否牢固
水流故障	冷凍泵啓動冷凍啓動延時時間後檢測	見參數 水流不足停水泵	檢查水流輸入是否和開關量設置一緻
冷凍過載	冷凍泵啓動後檢測	停機組	檢查冷凍過載輸入是否和開關量設置一緻
冷凍電流過高			檢查冷凍泵額定電流設置是否合理
冷凍電流過低			檢查冷凍泵電流接線是否正确，接口是否牢固
三相電源故障	上電檢測	停機組	檢查三相電輸入是否缺相或逆相；開關量是否正确
水位故障	上電檢測	見參數 水位低停水泵	檢查水位輸入是否和開關量設置一緻
機組需維護	運行檢測	機組一旦停機則不能開啓 (壓機累計運行時間超過設定值)

控制邏輯

單壓機：升溫過程，當PV>=SV+ADD時啓動壓縮機。
降溫過程，當PV<SV—SUB時停止壓縮機。
雙壓機：升溫過程，當PV>SV啓動一台壓機，PV>=SV+ADD時啓動兩台壓縮機。
            降溫過程，當PV<SV停止一台壓機，PV<SV—SUB時停止兩台壓縮機。
說明  PV：出水溫度  SV：設定溫度  ADD：加載溫差  SUB：卸載溫差
